Intervisibilidad simple. Sistema de Visibilidad de Andalucía

El Sistema de Visibilidad de Andalucía contiene los datos y procedimientos necesarios para modelizar las relaciones visuales efectivas o potenciales existentes entre las distintas localizaciones del territorio, hasta una distancia denominada 'máxima de visibilidad' establecida en 15 km; el resultado es una colección de parámetros visuales definidos para más de 11 millones de puntos de observación repartidos homogéneamente por el territorio andaluz. Como una primera explotación sobre este ingente conjunto de datos, se han calculado mapas que representan, para cada punto del territorio, para cuantas hectáreas sería visible una intervención, según su altura. Esta magnitud se ha llamado Intervisibilidad simple (IVS) puesto que también puede interpretarse como cuántas hectáreas de territorio son visibles a distintas alturas, para cada localización. A través de este conjunto de rasters, uno para cada altura de intervención, siendo las calculadas 0, 10, 20, 30, 60 y 120 m, es posible conocer de forma inmediata las respuestas a preguntas como¿dónde debo situar una torre de 20 metros para tener la mayor cantidad de territorio visible o desde cuánta superficie de territorio se verá un objeto de altura h según lo situemos

Simple

Date (Creation)
2013-06-03
Citation identifier
Sin identificador
Presentation form
Digital image
Purpose

El conocimiento de las relaciones visuales que se dan en el territorio, y su aplicación a la gestión territorial, siendo en este caso especialmente indicada su utilización para en la evaluación de los impactos, en la protección y restauración paisajística eficiente o la lucha contra incendios forestales.

Status
Completed
Point of contact
Organisation name Individual name Electronic mail address Role

Consejería de Medio Ambiente y Ordenación del Territorio. Junta de Andalucía

rediam.cmaot@juntadeandalucia.es

Author
Theme
  • IDEAndalucia

GEMET - INSPIRE themes, version 1.0

  • Ortoimágenes

Keywords

GEMET - Concepts, version 2.4

  • paisaje

  • gestión de paisaje

  • política de conservación del paisaje

  • paisajes protegidos

  • protección de paisaje

Use limitation

Para saber la licencia hay que mirar el campo de acceso y uso.

Access constraints
Other restrictions
Use constraints
Other restrictions
Other constraints

Sin restricciones.

Spatial representation type
Grid
Language
Spanish; Castilian
Character set
UTF8
Topic category
  • Environment
  • Imagery base maps earth cover
N
S
E
W
thumbnail


Supplemental Information

040501

Reference system identifier
EPSG:25830
Reference system identifier
INSPIRE RS registry / http://www.opengis.net/def/crs/EPSG/0/4258
Distribution format
Name Version

tiff

6.0

pdf

shape

Units of distribution

Servicio WMS

OnLine resource
Protocol Linkage Name

OGC:WMS-1.3.0-http-get-map

http://www.juntadeandalucia.es/medioambiente/mapwms/REDIAM_intervisibilidad_simple?

REDIAM. WMS Mapa de intervisibilidad simple. Sistema de visibilidad de Andalucía

Units of distribution

Ficha WMS

OnLine resource
Protocol Linkage Name

WWW:LINK-1.0-http--related

http://www.juntadeandalucia.es/medioambiente/site/rediam/menuitem.04dc44281e5d53cf8ca78ca731525ea0/?vgnextoid=ee9cc2ec2775a410VgnVCM2000000624e50aRCRD&vgnextchannel=bd3535ba2c003410VgnVCM2000000624e50aRCRD&vgnextfmt=rediam&lr=lang_es

Ficha WMS Mapa de intervisibilidad simple. Sistema de visibilidad de Andalucía

Units of distribution

Kml

OnLine resource
Protocol Linkage Name

WWW:LINK-1.0-http--related

http://www.juntadeandalucia.es/medioambiente/portal_web/rediam/productos/ServiciosOGC/KML/Cartografia_ambiental/Paisaje/intervisibilidad_simple.kml

Fichero intervisibilidad_simple.kml

Units of distribution

Datos en descarga

OnLine resource
Protocol Linkage Name

WWW:LINK-1.0-http--related

http://descargasrediam.cica.es/repo/s/RUR?path=%2F04_RECURSOS_NATURALES%2F05_PAISAJES%2F01_VISIBILIDAD%2FSva_IntervSimple

Descarga Intervisibilidad simple. Sistema de Visibilidad de Andalucía (Sva_IntervSimple)

Hierarchy level
Dataset

Conformance result

Date (Publication)
2010-12-08

Citation identifier

No information provided.
Explanation

Consultar el reglamento mencionado

Pass
Yes
Statement

A partir del Modelo Digital del Terreno (MDT) se aplican algoritmos específicamente desarrollados para la obtención de los cinco parámetros básicos definidos para el Sistema de Visibilidad de Andalucía (altitud, altura complementaria, proyección visual, horizontes visuales y altura de torre), situando el punto de observación en el centro de cada una de las hectáreas del ámbito de interés, que en nuestro caso es la totalidad del territorio emergido andaluz + un buffer de 16 km. Una vez obtenidos todos los datos básicos de visibilidad, a través del parámetro de altura complementaria, podemos obtener la visibilidad potencial de una intervención de cualquier altura, e iterando a través de los rasters de visibilidad potencial y sumándolos geográficamente, se obtiene para distintas alturas de intervención tanto el dato concreto de 'desde cuántas hectáreas de territorio será vista la intervención' (intervisibilidad simple o IVS). El valor máximo posible será de 70685,83 ha, que es el área de un círculo de radio igual a la distancia máxima de visibilidad (15 km).

Description

1.- Modelo Digital del Terreno compuesto por: - Para el territorio emergido andaluz, MDT realizado para apoyo a la ortorrectificación de imágenes aéreas tomadas para el PNOA 2006-2007 - Para el resto del territorio emergido nacional incluido en el ámbito de interés (Andalucía+31 km), MDT5 de la Dirección General del Instituto Geográfico Nacional, de los mismos años de referencia, obtenidos por correlación - Para el resto del territorio no nacional, MDE ASTER con resolución aproximada de 30m. Todas estas fuentes se compusieron en un solo MDT, remuestreado a 20 m de resolución, con prioridad en solapes relativa al orden expresado, y con un algoritmo de mezclado (blending) ideado para suavizar los límites discordantes.

File identifier
dbe33677-6cd1-4577-854b-8ce1f216e4f0 XML
Metadata language
Spanish; Castilian
Character set
UTF8
Hierarchy level
Dataset
Date stamp
2022-09-01T10:00:39
Metadata standard name

ISO 19115 "NEM"

Metadata standard version

2003 "1.0"

Metadata author
Organisation name Individual name Electronic mail address Role

Consejería de Sostenibilidad, Medio Ambiente y Economía Azul. Junta de Andalucía

rediam.cmaot@juntadeandalucia.es

Author

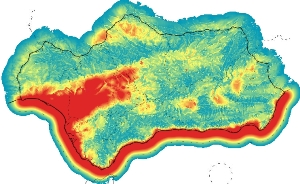

Overviews

overview
thumbnail
overview
large_thumbnail

Spatial extent

N
S
E
W
thumbnail


Keywords

IDEAndalucia
GEMET - Concepts, version 2.4
gestión de paisaje paisaje paisajes protegidos política de conservación del paisaje protección de paisaje
GEMET - INSPIRE themes, version 1.0
Ortoimágenes
